Сравнение материалов корпуса фонаря для OEM-покупателей
Прямой ответ:не существует универсально лучшего материала для корпуса фонаря. Алюминиевые сплавы обычно обеспечивают наиболее сбалансированное сочетание веса, распределения тепла, обрабатываемости, вариантов отделки и стоимости. Титан может подойти для премиальных конструкций, чувствительных к коррозии или требующих малого веса, в то время как нержавеющая сталь полезна там, где износостойкость и ощущение массивности важнее минимальной массы. Инженерные полимеры могут снизить вес, обеспечить электрическую изоляцию и позволить создавать сложную литую геометрию. Правильный выбор зависит от применения, процесса изготовления корпуса, отделки, допусков и доказательств, стоящих за указанной маркой.
Полезное сравнение материалов корпуса фонаря должно поэтому выходить за рамки «прочнее» или «премиальнее». Покупателям следует сравнивать полные системы: марку и состояние материала, толщину стенок, конструкцию соединений, путь отвода тепла, производственный маршрут, поверхностную обработку, уплотнительные поверхности и производственный контроль. Хорошо спроектированный алюминиевый корпус может превзойти плохо проработанный титановый, а полимерный корпус может быть рациональным инженерным решением для применений, не требующих металлической оболочки.
01.Начните с эксплуатационных требований
Выбор корпуса начинается с того, что фонарь должен выдерживать и как он будет использоваться. Компактный фонарь для повседневного ношения отдает приоритет массе, комфорту в кармане и долговечности отделки. Служебный фонарь может отдавать приоритет ударопрочности, хвату, защите переключателя и повторяемому доступу к батареям. Рабочий фонарь может нуждаться в обширных поверхностях рассеивания тепла и магнитных или шарнирных функциях. Морское изделие или изделие, подвергающееся химическому воздействию, добавляет вопросы коррозии и совместимости материалов.

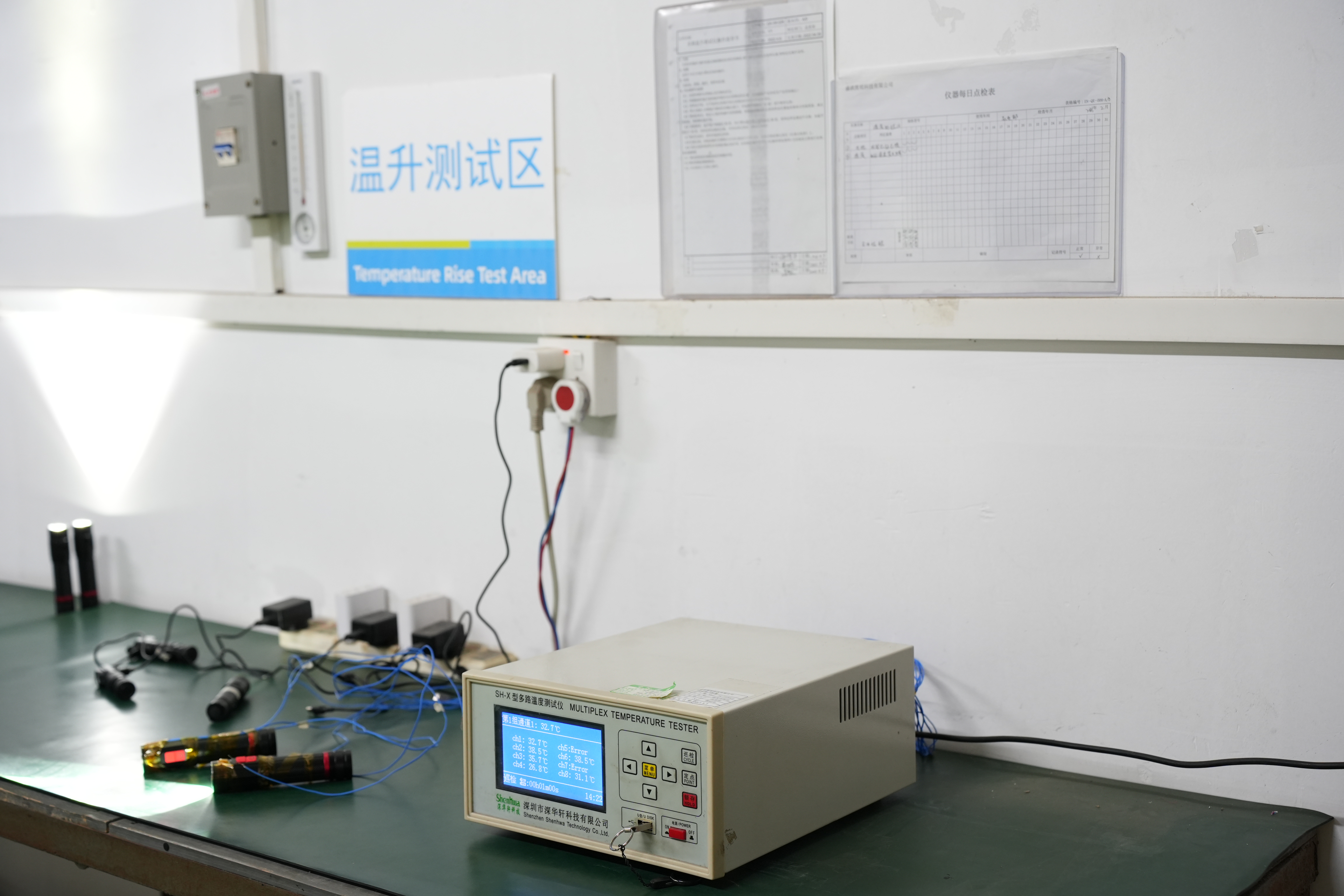

Тепловое поведение заслуживает особого внимания. Корпус часто является частью пути отвода тепла от светодиодного узла к окружающей среде. Теплопроводность материала важна, но это лишь одна переменная. Площадь контакта, качество интерфейса, геометрия стенок, площадь поверхности, воздушный поток, регулировка драйвера и режим работы могут иметь не меньшее значение. Покупателям следует запрашивать стабилизированную выходную мощность или тепловую валидацию готовой конструкции, а не делать выводы о производительности только по названию сплава.
Theобщий ассортимент фонарейикатегория тактических фонарейиллюстрируют, почему один портфель может содержать разные форматы корпусов. Контекст категории полезен, но спецификация модели остается определяющим источником.
02.Сравнение материалов корпуса
| Семейство материалов | Типичные преимущества | Конструкторские предостережения | Типичный контекст принятия решения |
|---|---|---|---|
| Алюминиевые сплавы | Низкая плотность, полезное распределение тепла, широкие возможности обработки и отделки | Марка, состояние, толщина стенок, резьба и отделка должны контролироваться | Сбалансированные конструкции портативного освещения |
| Титановые сплавы | Высокий потенциал прочности к весу, коррозионная стойкость, отличительный премиальный внешний вид | Более высокая стоимость материала и обработки; менее эффективное распределение тепла, чем у алюминия; риск задиров на резьбе | Премиальные или чувствительные к коррозии ниши |
| Нержавеющая сталь | Износостойкость и коррозионная стойкость, прочная резьба и ударопрочное ощущение | Большая масса и более низкая теплопроводность, чем у алюминия; обработка может быть медленнее | Кольца, клипсы, изнашиваемые детали или компактные премиальные корпуса |
| Инженерные полимеры | Низкая масса, электрическая изоляция, коррозионная стойкость и свобода литья | Тепловой путь, ползучесть, воздействие УФ-излучения, добавки, вставки и геометрия уплотнений требуют проверки | Серийные, легкие или электрически изолированные конструкции |
Это тенденции, а не спецификации. «Алюминий», «титан», «нержавеющая сталь» и «пластик» описывают широкие семейства материалов. Закупочный документ должен указывать марку и состояние там, где они критичны, а также допустимые альтернативы и процесс утверждения любой замены.
03.Алюминий: 6061, 7075 и конструкция вокруг них
Алюминий серии 6061 широко рассматривается, когда проекту требуется практичный баланс обрабатываемости, коррозионного поведения, структурных характеристик и реакции на анодирование. Алюминий серии 7075 может обеспечить более высокую прочность в соответствующем состоянии, но это не делает его автоматически превосходным для фонаря. Стоимость материала, поведение при обработке, защита от коррозии, доступность и фактический режим нагрузки — все это влияет на решение.
Выбранная марка не может компенсировать заниженную резьбу, резкий концентратор напряжений, слабую ударную геометрию или недостаточный тепловой контакт. И наоборот, тщательно спроектированный корпус из 6061 может обеспечить более чем достаточные структурные характеристики, упрощая sourcing и отделку. Если изделие использует смешанный металлический клип, кольцо или крепеж, следует также проверить гальваническую совместимость и воздействие окружающей среды.
Анодирование — это конверсионный слой, а не краска, нанесенная на неизмененную поверхность. Химия сплава, подготовка поверхности, процесс покрытия, геометрия и герметизация влияют на внешний вид и характеристики. Между партиями или компонентами могут возникать различия в цвете, и косметическое требование должно определять приемлемый эталон и освещение при контроле. «Твердое анодирование» должно подтверждаться спецификацией отделки проекта и критериями испытаний, а не использоваться как неопределенное маркетинговое выражение.
Отказы, которые название материала не предотвратит
Отказы корпуса часто начинаются с деталей, которые не описывает каталожная маркировка материала. Тонкие стенки могут вмяться или деформироваться; резкие внутренние переходы могут концентрировать напряжение; плохо поддерживаемая резьба может сорваться; несовместимые пары металлов могут корродировать во влажном электролите; а накопление покрытия может изменить посадку резьбы или уплотнительных канавок. Тяжелый корпус может все же не пройти ударное испытание, если его линза, контакт батареи или опора переключателя смещаются при ударе. Прочный сплав также может передавать больше силы хрупкому внутреннему компоненту.
Именно поэтому прототип и план валидации должны отражать готовый фонарь. Контроль размеров пустого корпуса необходим, но он не заменяет испытания в сборе при заданной массе батарей, температуре, состоянии закрытия и режиме работы. Если применение включает повторные падения, воздействие соли, абразивный износ или частую замену батарей, план испытаний должен воспроизводить эти условия эксплуатации настолько точно, насколько этого требует риск проекта.
04.Корпуса: CNC-обработка, литьё под давлением и литьё в формы
CNC-обработкачасто подходит для прототипов, малых и средних объёмов, цилиндрических корпусов и конструкций, требующих контролируемой резьбы или частых изменений. Она позволяет создавать точные элементы, но время цикла, съём материала, доступ к инструменту и наладка влияют на стоимость. Следы обработки и состояние кромок по-прежнему требуют определённых критериев приёмки.
Литьё под давлением (die casting)может обеспечить производство металлических деталей в больших объёмах с интегрированными рёбрами, бобышками и сложной геометрией. Оно требует инвестиций в оснастку и решений по проектированию под литьё, таких как уклоны, линии разъёма, выталкивание и припуски на механическую обработку. Пористость, размерная стабильность и вторичная обработка требуют контроля, соответствующего герметичным или конструктивным элементам. Литой корпус не следует считать менее прочным или более дешёвым без учёта конкретной конструкции и объёма.
Литьё под давлением (injection molding)позволяет изготавливать полимерные корпуса с интегрированными рукоятками, рёбрами, защёлками и двухкомпонентными интерфейсами. Марка смолы, армирование, кондиционирование влаги, усадка, линии спая, вставки и длительная ползучесть могут влиять на характеристики. Если полимерная оболочка участвует в герметизации или поддерживает крепёж, соединение должно быть проверено после кондиционирования в условиях окружающей среды и многократного использования.
Программа OEM может также комбинировать процессы: механически обработанная алюминиевая сердцевина для отвода тепла, формованная внешняя рукоятка, износостойкие компоненты из нержавеющей стали и эластомерный интерфейс переключателя. Страницапроизводствакомпании SHENGQI LIGHTING предоставляет контекст на уровне компании, в то время как точный технологический маршрут и субподрядные операции должны быть подтверждены в проектной записи на уровне модели.
05.Что покупатели OEM должны указать в спецификации
Марка, состояние или обозначение смолы; исходный документ; одобренный альтернативный процесс.
Резьбы, канавки уплотнений, пределы толщины стенок, сопрягаемые поверхности и метод контроля.
Процесс, эталон внешнего вида, защищённые зоны и измеримые критерии приёмки.
Испытания на удар, термические, коррозионные, на проникновение или износ, соответствующие предполагаемому использованию.
Полезный обзор поставщика также включает вопросы о том, как идентифицируется поступающий материал, какие размеры являются критическими, как утверждаются партии по отделке и как контролируются инженерные изменения. Страницакачестваможет поддержать обсуждение, но покупатели всё же должны запрашивать записи, привязанные к конкретному SKU и производственной партии.
Для новой разработки под частной маркой решение о материале относится к более широкомупроцессу разработки OEM и ODM. Окончательный выбор должен следовать за анализом требований, оценкой осуществимости конструкции, оценкой прототипа и согласованной проверкой, а не быть ярлыком по названию материала.
06.Часто задаваемые вопросы
Просмотрите план корпуса для вашего проекта OEM
Поделитесь информацией о применении, целевом объёме, весе, отделке и требованиях к окружающей среде, чтобы материал и производственный маршрут можно было рассмотреть как единую систему.
Свяжитесь с инженерной командой
