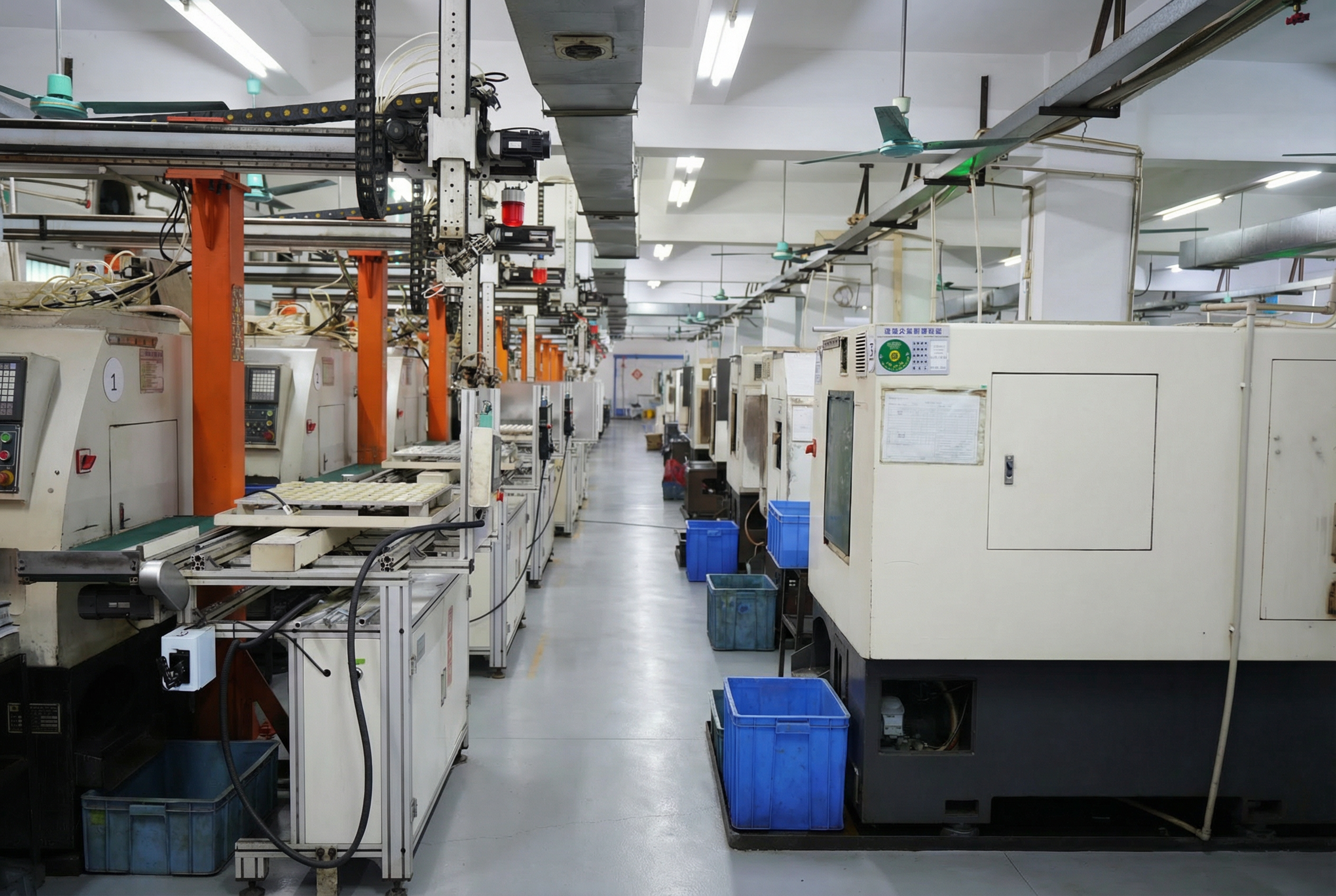

Проектирование и разработка фонариков: от концептуальной геометрии до индивидуальной оптической инженерии
[ Инженерная аннотация ]
Здравствуйте, я занимаю должность директора по исследованиям и разработкам вОСВЕЩЕНИЕ ШЭНЦИ. В условиях высокой конкуренции в тактическом и промышленном освещении выполняется строгоДизайн и разработка фонариковявляется единственным механизмом отличия профессионального инструмента от универсального потребительского товара. Фонарик — это упражнение в междисциплинарной физике: он требует тщательной синхронизации эргономической металлургии, термодинамической рассеяния и фотонной обработки.
Опираясь на более чем 40-летний производственный опыт, наша лаборатория регулярно разрабатывает индивидуальные осветительные инструменты для мировых брендов. В этом аналитическом документе подробно рассматривается наш точный рабочий процесс исследований и разработок. От начальной кинематической проверки в быстром прототипировании до строгого применения термоэлектрического разделения — архитекторы закупок откроют глубокие научные параметры, определяющие эффективность элитного тактического и промышленного освещения.
I.Фаза 1: Промышленный дизайн и быстрое прототипирование
Появление инструмента для освещения начинается с промышленного дизайна (ID). В тактических и промышленных театрах геометрический профиль шасси определяет боеготовность. Форма должна строго следовать функции.
Эргономичное моделирование и кинематическая рукоятка
При работе при возбуждении симпатической нервной системы (высокого стресса) мелкая моторика ухудшается. Поэтому шасси должно обеспечивать надёжное удержание за счёт взаимодействия с грубой моторикой. Наши инженеры по интеллектуальному дизайну тщательно рассчитывают геометрическую катку (например, ромбовые, ананасовые или квадратные вырезки) для оптимизации коэффициента статического трения. Мы оцениваем конкретные аэрокосмические сплавы (обычно 6061-T6 или 7075) исходя из требований клиента по пределам текучести по отношению к массе, гарантируя, что центр тяжести идеально лежит в ладони оператора.
Проверка с помощью быстрого прототипирования
Модели с автоматизированным проектированием (CAD) не могут подтвердить тактильную обратную связь. Для эмпирической проверки эргономики и внутренней конструкции сборки мы проводим интенсивные методыБыстрое прототипирование. Используя промышленную SLA (стереолитографию) 3D-печать и 5-осевую обработку с ЧПУ, мы создаём точные физические макеты 1:1 в строгом режимеОперационное окно длительностью 3–5 дней. Это ускоренное выполнение позволяет нашим B2B-партнёрам физически проверять ощущение руки, натяжение зажимов и допуски отсека аккумулятора перед покупкой дорогостоящих массовых инструментов.
II.Фаза 2: Продвинутая оптическая инженерия фонариков
Необработанный светодиод (LED) обычно рассеивает фотоны в полушарии с углом 120 градусов. Без структурной коллимации эта энергия совершенно бесполезна.Оптическая инженерия фонариков— это дисциплина, занимающаяся захватом и манипуляцией этими фотонами для достижения определённого пространственного распределения. Мы рассчитываем и проектируем три основные оптические архитектуры:
SMO (Гладкие отражатели)
Разработанные с высоко отполированной, зеркальной вакуумной металлизацией, SMO рефлекторы используют зеркальное отражение. Параболическая кривизна точно рассчитана так, чтобы сближение максимального объёма фотонов в интенсивную центральную горячую точку. Эта геометрия обязательна для освещения на оружии и инструментов поисково-спасательных операций (SAR), где максимальное расстояние луча (бросок) является абсолютным приоритетом.
Автор (Отражатели апельсиновой корки)
При операциях в радиусе 50 метров сильная горячая точка вызывает ослепительное блеск глаз. Рефлекторы OP имеют микротекстурированную поверхность с точками. Это вызывает диффузное отражение, намеренно рассеивая световые лучи для устранения тёмных артефактов и сглаживания перехода от горячей точки к периферийному разливу. Это оптимальная конфигурация для повседневной ношения (EDC) и широкомасштабных рабочих светильников.
Оптика TIR (Total Internal Reflection)
Оптика TIR заменяет полые металлические отражатели на твердотельные полимерные линзы (обычно из PMMA или поликарбоната). Они используют как преломление (в центральной линзе), так и полное внутреннее отражение (вдоль внешнего конуса), чтобы захватить практически 100% излучения светодиода. Линзы TIR могут быть разработаны для очень специфических углов луча (например, 5°, 15°, 45°), занимая при этом лишь часть объёмного пространства, что делает их жизненно важными для ультракомпактных микрофонарей и фар.
III.Этап 3: Индивидуальное проектирование драйверов светодиодов и термодинамика
Проталкивание многоамперных токов через микроскопический полупроводник создаёт экстремальную тепловую плотность. Если эта тепловая нагрузка не будет мгновенно эвакуирована, светодиодный кристалл быстро сгорит. Успешные исследования и разработки требуют симбиоза термодинамической маршрутизации и микроэлектронной логики.
Термоэлектрическое разделение (DTP медь)
Стандартные алюминиевые печатные платы используют органический диэлектрический слой для изоляции цепи, что создаёт серьёзное тепловое узкое место. Чтобы обойти это, мы занимаемся инженерным проектированиемМедные подкладки с прямым тепловым ходом (DTP). СквозьТермоэлектрическое разделение (热电分离技术), диэлектрический слой полностью удаляется под центральной термополосой светодиода. Полупроводник напрямую соединяется с чистым медным сердечником ($k \примерно 385$ Вт/м·К), обеспечивая мгновенную теплопередачу внешнему алюминиевому корпусу.
Продвинутый индивидуальный дизайн светодиодных драйверов
Высокопроизводительный прибор требует высокоинтеллектуального микроконтроллера (MCU). Наш электронный отдел выполняетИндивидуальный дизайн светодиодных драйверов, написав индивидуальную прошивку для управления пользовательским интерфейсом (UI). Это позволяет нам программировать конкретную операционную логику — например, немедленный доступ к стробоскопам для правоохранительных органов или ультранизкие режимы «лунного света» для чтения. Ключевым является то, что MCU интегрирован с термистором NTC для выполненияПродвинутая регуляция температуры (ATR), непрерывно отслеживая температуру переходов и динамически снижая выходной ток, чтобы предотвратить катастрофические повреждения оборудования или выгорания операторов.
[ Валидация кейса: проект «NightHawk»]
Инженерный вызов:
Ведущий североамериканский оборонный подрядчик нуждался в осветительном инструменте, установленном на оружии. Строгие эксплуатационные параметры требовали проверяемого расстояния до пучка ANSI в 1200 метров. Однако из-за ограничений зазора на рельсах винтовки внешний диаметр оптической головки не мог превышать45 миллиметров. Для достижения такой экстремальной канделы обычно требуется массивная головка отражателя 60 мм+.
Решение SHENGQI и эмпирический результат:
Наши оптические и электронные инженеры запустили одновременный цикл разработки. Мы нашли источникиOSRAM KW CSLNM1.TGэмиттера. С микроскопическим плоским кристаллом площадью 1 мм², этот светодиод служит почти идеальным источником точек. Мы разработали высокоспециализированный, сверхглубокий параболический отражатель SMO, специально рассчитанный так, чтобы соответствовать углу излучения OSRAM в пределах строгого ограничения диаметра 45 мм. Для максимизации мощности наш электронный отдел разработал индивидуальныйУскорительный драйверобеспечивая устойчивые 5 ампер.
Интегрировав эти элементы и измерив прототип в нашей испытательной лаборатории, аппарат добился поразительного результатаБросок ANSI на 1350 метров— превзойдя жёсткие ожидания клиента на 12,5%. Это иллюстрирует бескомпромиссное исполнениеПроизводство тактических фонариков OEM.
IV.Часто задаваемые вопросы (FAQ)
Вопрос 1: Почему использовать DTP Copper вместо стандартного алюминиевого MCPCB?
Стандартные алюминиевые платы имеют диэлектрический изоляционный слой ($k \примерно 1-3$ Вт/м·К), который ограничивает теплопоток. DTP Copper полностью удаляет этот слой под светодиодом, позволяя теплу проводить напрямую в чистую медь ($k \approx 385$ W/m·K), значительно снижая тепловое сопротивление и позволяя безопасно приводить светодиод на гораздо более высокие токи.
Вопрос 2: В чём основное различие между линзой TIR и отражателем SMO?
Рефлектор SMO использует полое параболическое зеркало для отражения бокового света, создавая острые горячие точки и заметную зону разлива. Объектив TIR (Total Internal Reflection) — это твёрдый полимерный оптик, который использует как преломление, так и внутреннее отражение для захвата почти всего света светодиода, создавая гораздо более плавный переход луча без артефактов в меньших физических пределах.
Вопрос 3: Как работает ATR (продвинутая регуляция температуры)?
ATR использует термистор с отрицательным температурным коэффициентом (NTC), установленный на плате драйвера. По мере нагрева фонаря сопротивление термистора меняется. MCU непрерывно считывает эти данные, и если температура приближается к критическому порогу деградации (например, 55°C наружу), он активно уменьшает ток к светодиоду, чтобы уменьшить выработку тепла.
Вопрос 4: Почему быстрое прототипирование критически важно для разработки тактических фонарей?
Цифровые CAD-модели не могут проверить тактильную эргономику, натяжение зажимов или структурный баланс. Изготовление физических 5-осевых макетов ЧПУ в течение 3–5 дней позволяет инженерам физически проверить конструкцию шасси и выявить недостатки кинетической сборки до того, как вкладывать значительные средства в массовое производство стальных литных форм под давлением.
Вопрос 5: Можно ли адаптировать интерфейс драйвера под конкретные протоколы правоохранительных органов?
Абсолютно. С помощью индивидуального программирования микроконтроллера микроконтроллера можно настроить так, чтобы соответствовать строгим требованиям отдела, например, обеспечить постоянное включение фонаря в высоком режиме для тактического допуска или выделение дополнительного выключателя для мгновенного доступа к защитному стробу.
Запустите свой эксклюзивный протокол исследований и разработок
Покупка каталожного оборудования ограничивает потенциал бренда ограничениями рынка дженериков. Для установления доминирования отрасли требуется собственная интеллектуальная собственность и специализированная инженерия.
[ Интеграция проектирования и разработки ]
ОСВЕЩЕНИЕ ШЭНЦИуправляет комплексным отделом исследований и разработок, ориентированным на корпоративных клиентов. Мы приглашаем мировые бренды сотрудничать в создании индивидуального промышленного дизайна, индивидуальных оптических симуляций TIR и фирменных макетов печатных плат. Обойдите стандартные ограничения и спроектируйте свою флагманскую модель уже сегодня.
