Техническое руководство по фонарям: понимание оптики TIR и выпуклых линз
Техническое руководство по фонарям: понимание оптики TIR и выпуклых линз
// Технический обзор
По мере развития портативного освещения выбор оптических компонентов определяет истинную производительность фонаря. В то время как традиционные отражатели просто отражают свет, современные линзы активно преломляют его. Этот технический глоссарий представляет всесторонний анализ дискуссииВыпуклая линза против TIR, расшифровывает точную инженерию, стоящую залинзой TIR для фонаря, и оценивает ключевыематериалы оптических линз для фонарей. Разработанное для менеджеров по закупкам B2B и OEM-дизайнеров, это руководство отSHENGQI LIGHTINGисследует, как манипулируют физикой преломления для создания идеального профиля луча для тактического, повседневного и outdoor-применения.
◈Физика преломления: что такое линза?
Чтобы понять передовую оптику фонарей, мы должны сначала отделить линзы от традиционных отражателей. Отражатели (такие как SMO или OP-чаши) полагаются наотражение— отбрасывание фотонов от зеркальной поверхности для направления их вперед.
Линза, однако, работает по принципупреломления. Когда свет от светодиода попадает в плотную среду линзы (стекло или пластик), его скорость меняется, что вызывает изгиб светового пути. Точно рассчитывая кривизну и толщину линзы, оптические инженеры могут управлять этим эффектом изгиба, чтобы сфокусировать рассеянный источник света в высококонтролируемый, конкретный профиль луча.
◈Выпуклые и линзы Френеля: мастера зума
Механика фонарей с зумом
Выпуклые линзы толще в центре и тоньше по краям, естественным образом сводя световые лучи в фокусную точку. В индустрии фонарей выпуклые линзы являются основным компонентомфонарей с зумом(часто называемых фонарями с регулируемой фокусировкой). Изменяя механическую головку, которая меняет физическое расстояние между стационарным светодиодным чипом и выпуклой линзой, пользователи могут плавно и мгновенно переключаться между плотно сфокусированным дальнобойным точечным лучом и массивным широкоугольным заливающим лучом.
Линзы Френеля: уменьшение профиля
Традиционные большие выпуклые линзы могут быть тяжелыми и громоздкими. Чтобы решить эту проблему, оптические инженеры используютлинзы Френеля. Линза Френеля использует серию точных концентрических канавок, выгравированных на плоской поверхности. Эти канавки имитируют кривизну стандартной выпуклой линзы, позволяя оптике достигать фокусировки на большой площади, оставаясь при этом исключительно тонкой и легкой.
◈Оптика TIR (полное внутреннее отражение): современный стандарт
В то время как выпуклые линзы отлично подходят для переменной фокусировки, фонари с фиксированным лучом пережили революционный сдвиг в сторонулинзой TIR для фонаря. TIR означаетполное внутреннее отражение.
Оптический элемент TIR — это шедевр оптической инженерии, потому что онсочетает как отражение, так и преломлениев одной твердой структуре. В центре оптического элемента TIR находится преломляющая линза, которая захватывает прямой свет. Вокруг нее расположено точно угловое коническое тело. Этот внешний конус захватывает весь боковой свет от светодиода — фотоны, которые обычно теряются или рассеиваются как «паразитный свет» в стандартной конструкции, — и полностью отражает их внутрь, направляя прямо вперед.
Чрезвычайно высокая эффективность использования света
Захватывая и перенаправляя почти 100% выходного света светодиода (включая боковой рассеянный свет), линзы TIR обеспечивают непревзойденную оптическую эффективность.
Безупречный переход луча
В отличие от резких, четких краев горячей точки отражателя, линза TIR создает очень естественный, мягкий переход луча без жестких краев или артефактов.
Компактная форма

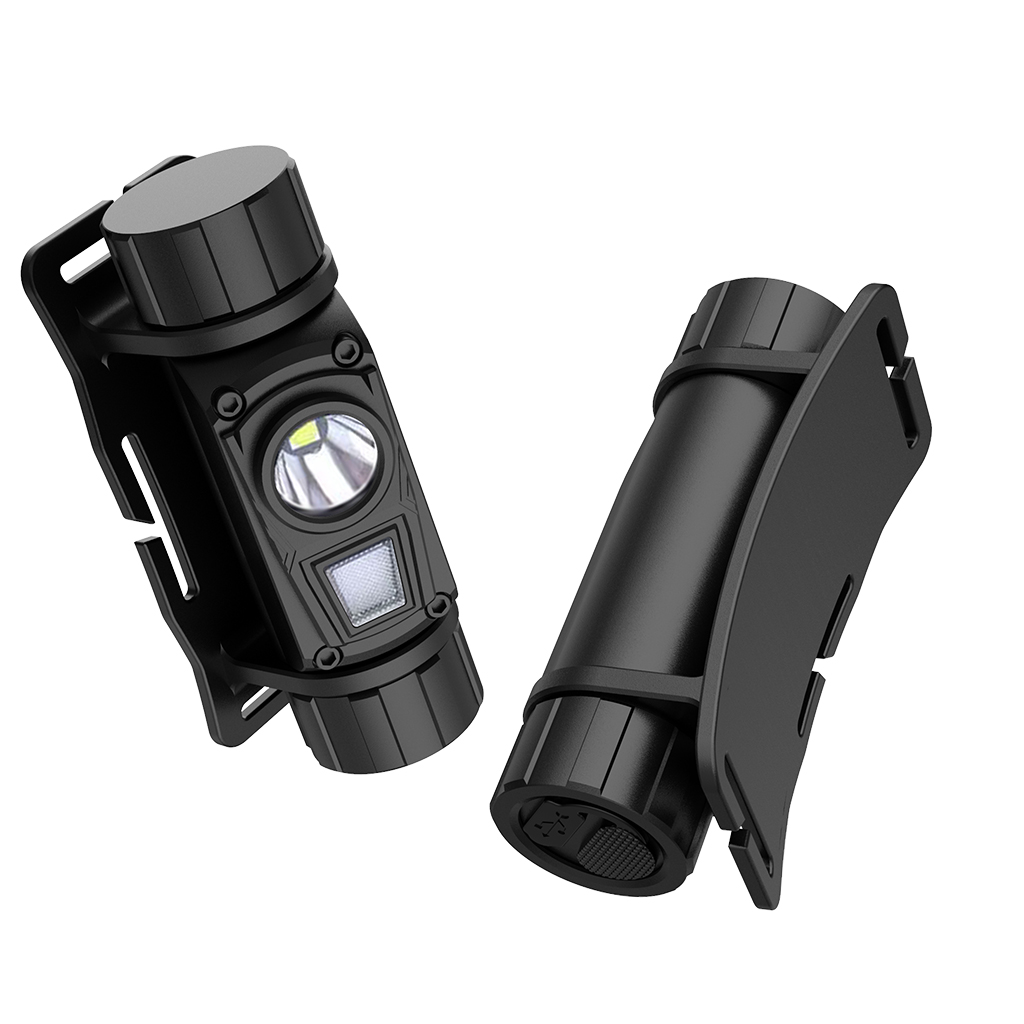

Оптика TIR экономит огромное количество места внутри головки фонаря. Именно поэтому TIR сейчас является основным, доминирующим выбором для премиальных налобных фонарей и компактных EDC-фонарей.
◈Материал оптической линзы фонаря: стекло против пластика
Производительность оптической линзы сильно зависит от ее подложки. При оценкематериалы оптических линз для фонарей, инженеры должны балансировать между светопропусканием, долговечностью и весом.
Оптическое стекло
Преимущества:Стекло обеспечивает превосходную оптическую прозрачность и исключительное светопропускание. Оно естественно устойчиво к царапинам, что гарантирует сохранение прозрачности линзы даже после длительного воздействия абразивных сред (пыль, песок).
Ограничения:Стекло значительно тяжелее и по своей природе хрупкое, что делает его подверженным растрескиванию при сильных ударах, если оно не защищено прочным ободком.
Инженерные пластики (ПММА и ПК)
Преимущества:Высококачественные оптические пластики, такие как ПММА (акрил) или ПК (поликарбонат), являются стандартом для современных линз TIR. Они значительно легче, безопаснее и более устойчивы к падениям по сравнению со стеклом. Они также могут быть отлиты под давлением в высокосложные геометрические формы с абсолютной точностью.
Ограничения:Без специальных твердых покрытий пластики более подвержены появлению царапин на поверхности со временем.
